Вентилятор радиальный ВР 280-46-3,15

Радиальный вентилятор среднего давления ВР 280-46 одностороннего всасывания широко эксплуатируется в системах вентиляции и отопления помещений различной площади и назначения. Также вентиляторы серии ВР 280-46 могут быть использованы для перемещения рабочей среды в различных промышленных технологических установках. Радиальные вентиляторы ВР 280-46 рассчитаны на работу с малозапыленным воздухом и газовоздушными смесями. Предельно допустимая концентрация взвешенной пыли в рабочей среде составляет 100 мг/м³.

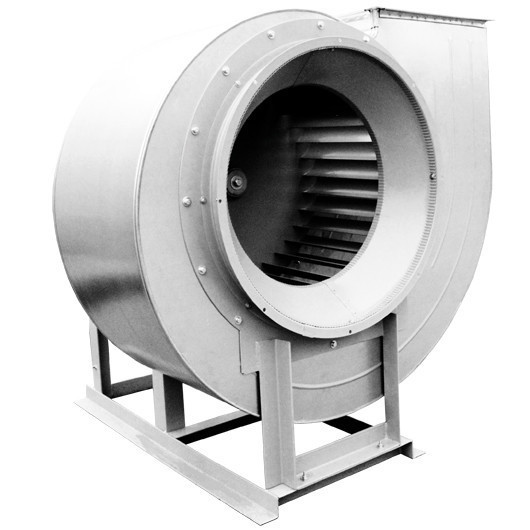

Вентилятор радиальный ВР 280-46 имеет моноблочную конструкцию. В качестве опоры используется рама, посредством которой вентилятор ВР 280-46 крепится к основанию. На раме установлен металлический корпус по типу «улитка». Всасывание рабочей среды происходит через круглый патрубок вдоль оси вращения рабочего колеса, а ее выброс– через прямоугольный патрубок под прямым углом. На фланцах обоих патрубков предусмотрены отверстия под крепление к воздуховодам. Корпус может вращаться относительно рамы, что позволяет выставить его под необходимым углом к горизонту. Рабочее колесо с 32 отогнутыми в сторону вращения лопастями размещается в корпусе и соединяется с приводом. По отношению направления вращения рабочего колеса к приводу различают вентиляторы левого и правого исполнения.

Для вентиляторов стандартного исполнения максимальная температура перемещаемого воздуха или газовоздушной смеси составляет +80°С, для оборудования в теплостойком исполнении верхний температурный порог равен +120°С. В рабочей среде не допускается наличие взрывоопасных веществ, а также липких или волокнистых материалов.
