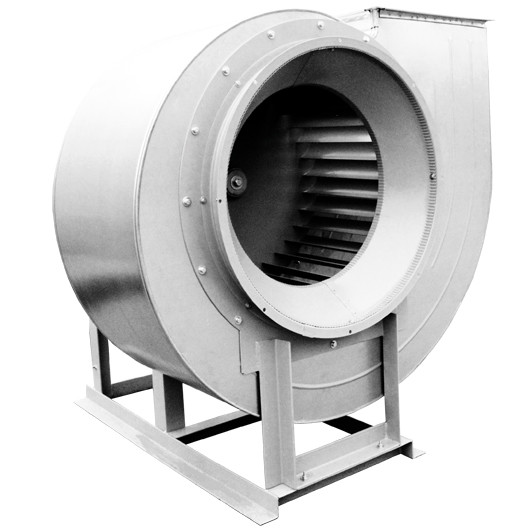

Вентилятор радиальный ВР 300-45

Вентиляторы радиальные среднего давления серии ВР 300-45 преимущественно используются в составе общеобменных и местных вентиляционных систем промышленного назначения: на участках металлообработки и деревообработки, в сварочном, литейном производствах, на участках складского хозяйства. Также данные вентиляторы могут применяться в составе воздухообменных сетей в помещениях и зданиях общественного и административного назначения. Радиальные вентиляторы ВР 300-45 рассчитаны на работу с малозапыленным воздухом и газовоздушными смесями. Предельно допустимая концентрация взвешенной пыли в рабочей среде составляет 100 мг/м³.

Вентилятор радиальный ВР 300-45 монтируется на жестком основании с достаточной несущей способностью посредством сварной станины (рамы). Крепление осуществляется с помощью анкеров. Для уменьшения вибраций рекомендуется использовать пружинные или резиновые виброкомпенсирующие опоры. Корпус может быть установлен под различным углом к горизонтальной поверхности (шаг поворота составляет 45 градусов), что позволяет установить агрегат в максимально удобном положении относительно воздуховодов. На корпусе имеются два фланцевых патрубка. Цилиндрический патрубок расположен соосно рабочему колесу и является заборным. Выхлопной патрубок расположен по касательной к корпусу и имеет прямоугольное сечение. При монтаже воздуховоды должны соединяться с патрубками посредством гибких вставок. В корпусе размещается рабочее колесо с лопастями. В зависимости от компоновочной схемы возможны два варианта размещения электродвигателя:
- привод крепится фланцем к корпусу вентилятора, а колесо насаживается на ротор (исполнение 1);
- привод устанавливается на раму, крутящий момент от ротора к рабочему колесу передается за счет ременной передачи (исполнение 5).

Для вентиляторов стандартного исполнения максимальная температура перемещаемого воздуха или газовоздушной смеси составляет +80°С, для оборудования в теплостойком исполнении верхний температурный порог равен +200°С. В рабочей среде не допускается наличие взрывоопасных веществ, а также липких или волокнистых материалов.
